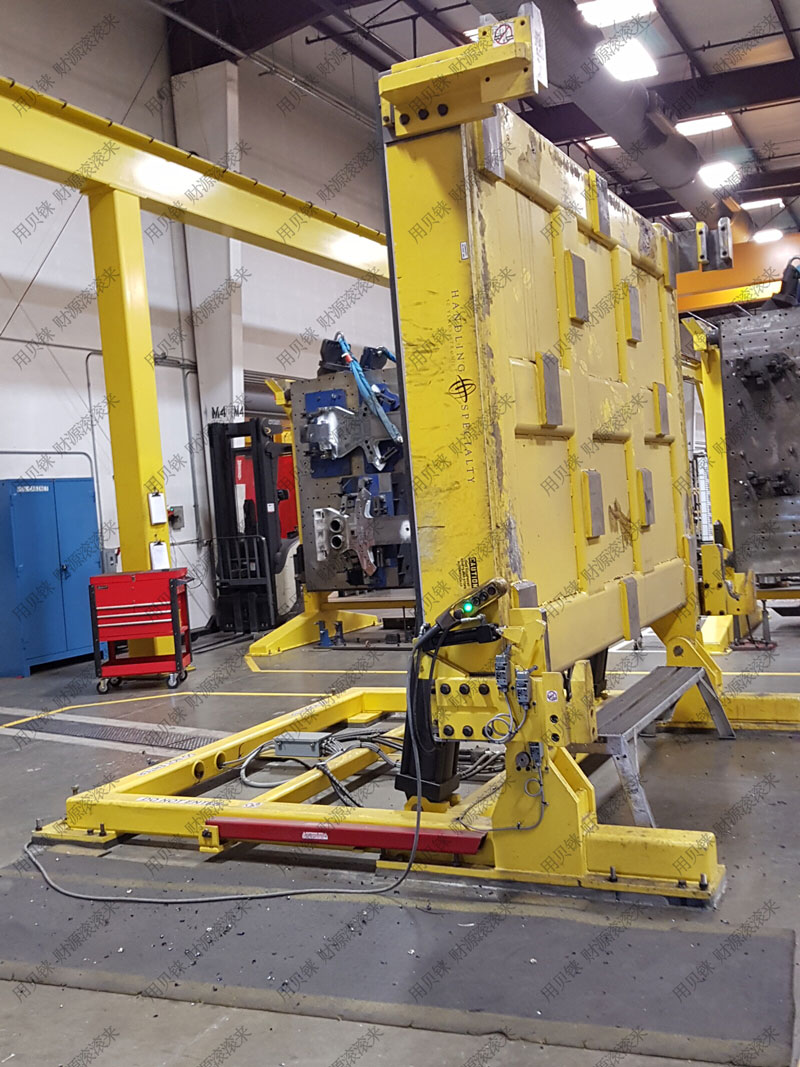

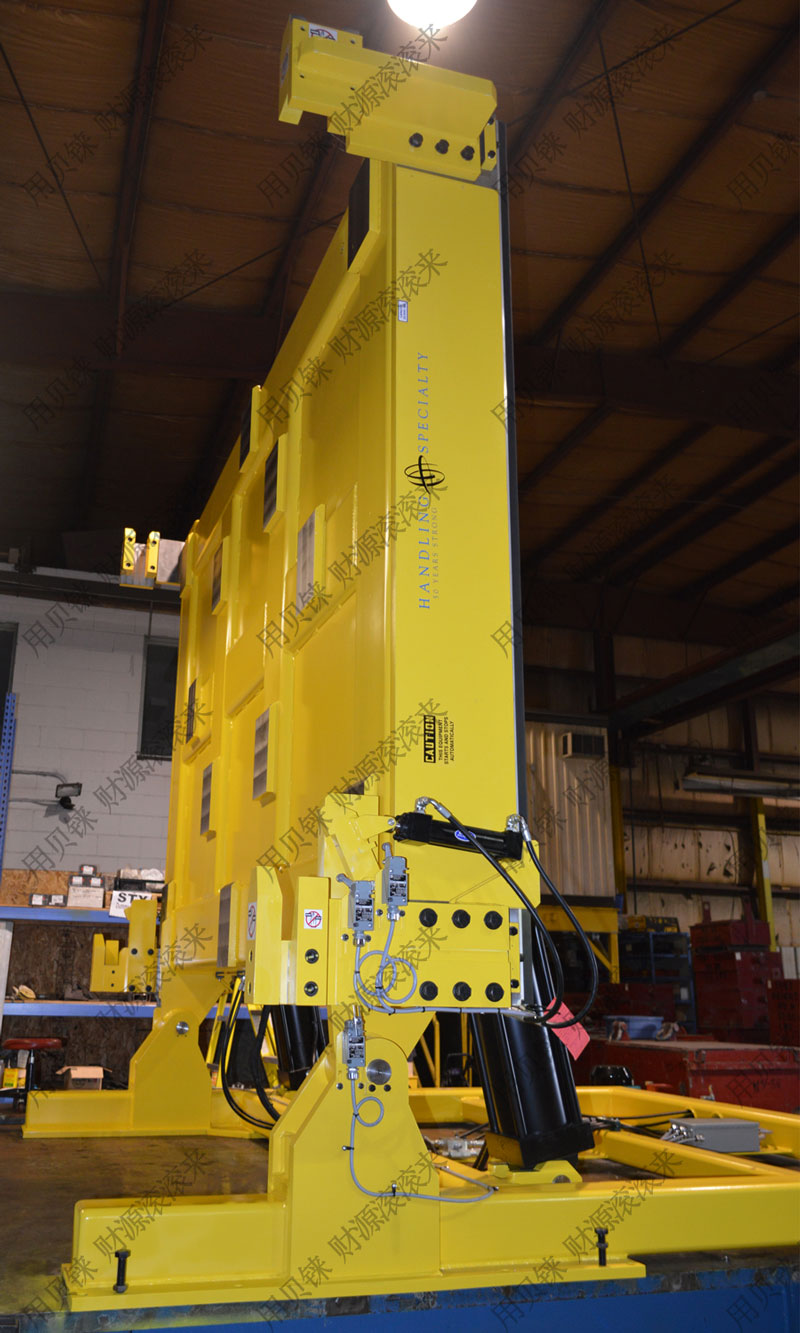

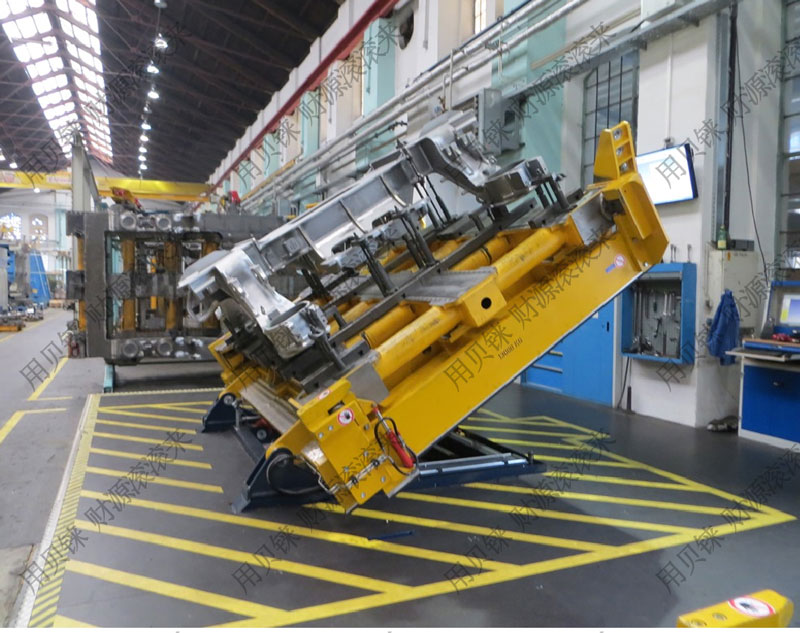

軌道托盤式傾斜機

尺寸： 3.88m × 3.28m × 0.58m

能力： 13.6噸

概述

軌道托盤傾斜器永久安裝在客戶的地板上，將用于將托盤裝載到垂直位置以組裝軌道轉向架。該裝置還設計了專用工具，用于固定轉向架的定制托盤。

軌道托盤傾倒機能夠提升13.6噸的重量，是一種低占空比的物料搬運設備。該裝置被設計為在45秒內行進90度。

特征

手持式控制器

上/下行程限位開關

傾斜框架全周界下的觸摸傳感器連接到

傾斜器上的接線盒

傾斜器

上的接線盒 操作員界面 手持式吊墜安裝在 15' 線

電機起動器面板上，安裝到 HPU 上

3 馬力電機

安全鎖桿，用于將設備保持在升高的位置，以便根據ANSI MH29.1進行維修和檢查

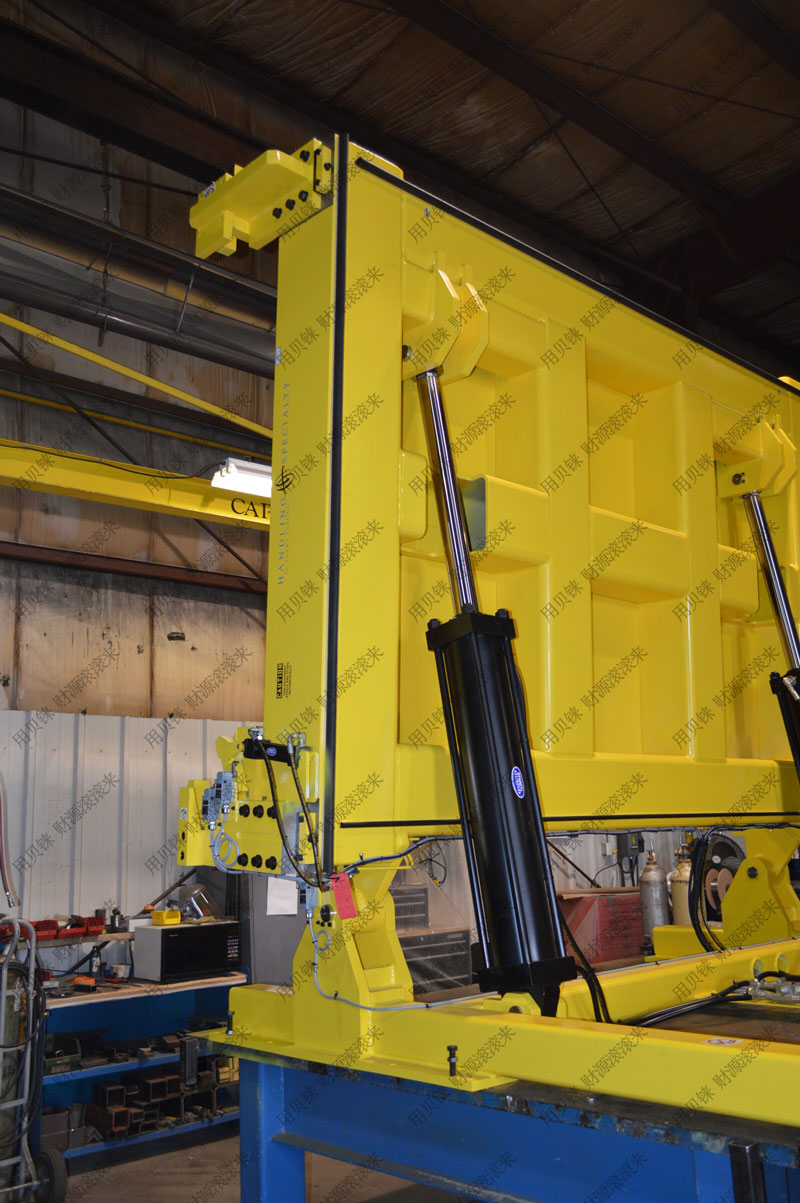

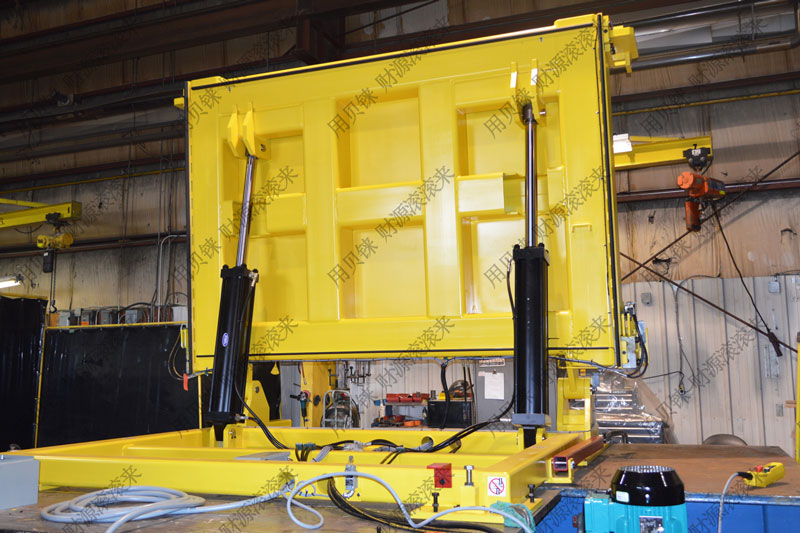

傾斜液壓缸將配備速度保險絲，以提供“

下降速率保護”（如ANSI 29.1節8.1.2所述）

傾翻機將配備專為強度和

結構剛度而設計的工程平臺

鉸鏈銷由帶細絲纏繞的鋼銷、碳浸漬“Garmax”

（或同等）軸承組成
